鑽孔和槽（cáo）的玻璃的鋼化

      由於孔邊與開（kāi）槽拐角（jiǎo）處應力比較（jiào）集中，除鋼化時要適當的延長加熱時間外（wài），鋼化前（qián）孔的直徑（jìng）、位置、開槽的要（yào）求必須滿足以下規定，否則在玻璃鋼化爐中鋼化時就會造成炸爐，甚（shèn）至會損壞下部加熱元件。
      A、鑽孔開槽處必須連接平滑，對鑽孔、開槽處進（jìn）行倒角或打磨；
      B、鑽孔玻璃的寬度（W）至（zhì）少（shǎo）要大於等於8倍的玻璃厚度（d），即W≥8*d；
      C、對於（yú）3~5mm玻（bō）璃，最小孔徑為5mm，對於厚玻璃，最小孔徑(D)為玻璃的厚度d，即：D≥5mm (d=3~5mm)，D ≥d（d=5~19mm）；
      D、孔到玻璃邊部距離（a）必須滿（mǎn）足：對於3~6mm的玻（bō）璃，a≥1.5d，對於8~19mm的玻璃，a≥2*d，每一個孔的周圍必須有一個不小於孔直徑一半的玻璃距離（lí），a≥0.5D,即：a≥1.5d(d=3~6mm) , a≥2*d(d=8~19mm) , a≥0.5D；
      E、玻璃最大孔徑必須不寬於玻（bō）璃窄處的三分之一，即：D max ≤1/3*W min ；

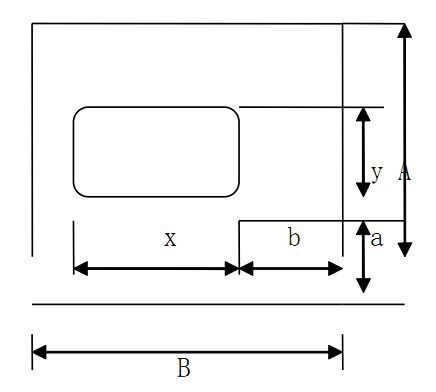

      F、方孔距邊a、b，方孔尺寸x、y，必須滿足以下條件：孔邊距要大於（yú）對應孔尺寸的一半，即：a≥1/2*y, b≥1/2*x ，最大孔高、孔（kǒng）寬不於玻璃（lí）高度、寬度的三分之一，即：y≤1/3*A，X≤1/3*B；如下圖：       G、玻璃邊部切口（kǒu）凹槽必須倒圓角，倒角半（bàn）徑大於等於玻璃（lí）厚度；
      H、玻（bō）璃上孔邊（biān）距玻璃邊部的距離應不小於4倍的玻璃厚度；
       I、孔邊距較小時可以從這個孔向最近的邊（biān）上開一個小口就可以降低（dī）爆爐（lú）的機率（此種（zhǒng）方法（fǎ）有風險，不提倡，不（bú）到萬不得已不使用此方（fāng）法）；
      J、鑽孔或開槽的玻璃（lí）鋼化時比同種質量的平板玻璃需要多2.5%的加熱時間，既帶孔又帶槽的玻璃鋼化時比同種質量的平板玻璃需要多5%的加熱時間；
